Роботизированный комплекс для автоматизированной выкладки изделий из композитов
р.
Подробнее
р.

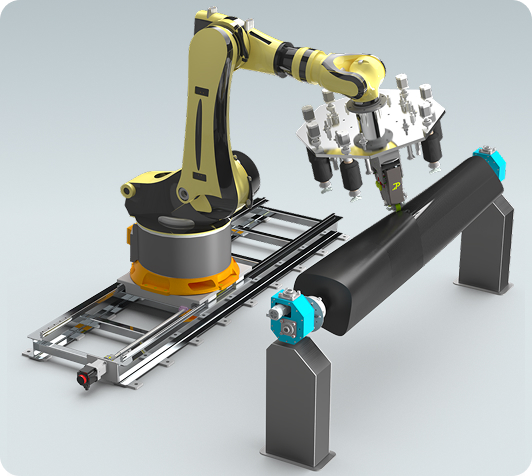

Роботизированный комплекс предназначен для автоматизированной выкладки изделий из полимерных композиционных материалов. Решение применяется для изготовления крупногабаритных и сложнопрофильных деталей из препрегов, включая элементы авиационных конструкций, корпуса, оболочки, панели и изделия типа вращения. Комплекс построен на базе промышленного робота, линейной оси перемещения, поворотной оснастки и выкладочной головы с системой подачи, натяжения, прижима, обрезки и перезапуска ленты. Такая компоновка обеспечивает обработку деталей сложной геометрии, стабильное позиционирование инструмента и повторяемое формирование слоев по заданной управляющей программе. Оборудование рассчитано на работу с ленточным материалов (ширина согласовывается с Заказчиком) и может оснащаться многобобинной системой подачи материала. Линейная ось увеличивает рабочую зону комплекса и позволяет выполнять выкладку на протяженных изделиях длиной до 6000 мм. Параметры натяжения, скорости перемещения, обрезки и подачи материала настраиваются под конкретную технологическую задачу, тип препрега и геометрию детали. Решение может применяться в авиационной, космической, судостроительной, транспортной и гражданской промышленности для автоматизации процессов изготовления изделий из композитных материалов, повышения производительности, повторяемости и снижения доли ручного труда.
Параметры
Значение
Ед. изм.
Ширина ленточного препрега
6,35±0,125
мм
Точность позиционирования
0,7
мм
Повторяемость
±0,08
мм
Номинальная линейная рабочая длина
6000
мм
Скорость горизонтального перемещения
0…60
м/мин
Количество шпуль (бобин) с преднатяжителем
8
шт
Натяжение на жгут регулируемое
4…8
Н
Точность операции обрезки ленты препрега и перезапуска ленты препрега при скорости укладки не менее 0,3 м/с
±2
мм
