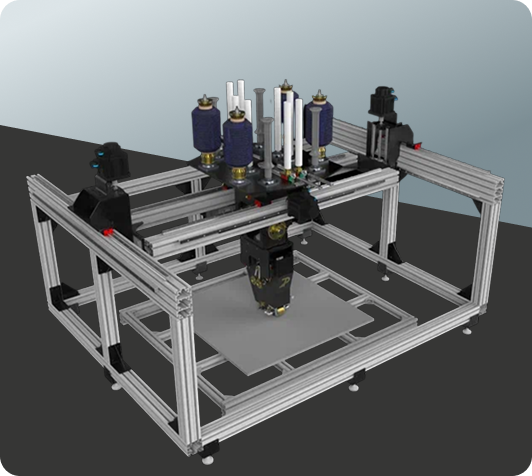

Четырехосевой станок для автоматизированной выкладки изделий из композитов
р.
р.
Портальный станок для автоматизированной выкладки предназначен для послойного формирования деталей из полимерных композиционных материалов на формообразующей оснастке. Оборудование обеспечивает автоматизированную подачу, нагрев, прижим, отрезку и выкладку лент из ПКМ по управляющей программе. Станок выполнен на базе портальной системы перемещения с выкладочной головой, поворотным узлом, системой охлаждения, узлом размотки и шкафом управления. Модульная конструкция позволяет адаптировать оборудование под различные технологические задачи, типы применяемых материалов, количество выкладываемых лент и габариты изготавливаемых деталей. Оборудование может применяться в научно-исследовательских центрах, образовательных организациях, лабораториях, а также на предприятиях авиационной, беспилотной, спортивной и гражданской промышленности для изготовления образцов, элементов планера, крыла, корпусов и других изделий из композиционных материалов.
Наименование параметра
Значение
Ед. изм.
Ширина ленточного препрега
6,35±0,25
мм
Точность позиционирования
0,05
мм
Габариты установки
2х2х1,5
м
Температура нагрева термореактивного полимерного композиционного материала
+50 … +300 ±5
°С
Температура охлаждения термореактивного полимерного композиционного материала
+25 … -7 ±2
°С
Усилие прижима в зоне выкладки/намотки
10 … 100
Н
Скорость перемещения
5…120
мм/сек
Станок для многошпиндельной перфорации изделий типа вращения
р.
р.
Станок для многошпиндельной перфорации предназначен для автоматизированного изготовления групп отверстий в изделиях типа вращения из композиционных материалов, алюминия и стали. Оборудование применяется для обработки цилиндрических, конических и других осесимметричных деталей, где требуется высокая повторяемость, точность позиционирования и сокращение времени выполнения перфорации. Станок оснащается многошпиндельным рабочим модулем, системой позиционирования по линейным осям и поворотной осью для обработки изделия по заданной программе. Количество шпинделей, схема их расположения и технологические параметры подбираются под задачу заказчика, тип материала, диаметр отверстий и геометрию изделия. Оборудование позволяет выполнять отверстия малого диаметра, в том числе в диапазоне от 1 до 4 мм, с высокой скоростью вращения шпинделей и точным позиционированием инструмента относительно поверхности детали. Решение может использоваться в производстве изделий из ПКМ, авиационных и машиностроительных компонентов, перфорированных оболочек, панелей, корпусов и других деталей, требующих серийного или повторяемого сверления большого количества отверстий.
Наименование параметра
Значение
Ед. изм.
Обрабатываемый материал
Композиты, алюминий, сталь
/
Диаметр изготавливаемых отверстий
1.0…4.0
мм
Точность изготавливаемых отверстий
По согласованию с Заказчиком (НИОКР)
/
Количество шпинделей
По согласованию с Заказчиком
шт.
Частота вращения
12000…60000
об/мин
Точность перемещения по оси X
0,05
°
Точность перемещения по оси Z
0,05
°
Точность перемещения по оси C
5’
’
